Die Serie Q — Schnellverschluss-Reaktor 250–1000 ml

Parameter	Q250	Q500	Q1000
Volumen	250 ml	500 ml	1000 ml
Innendurchmesser	ø 60 mm	ø 88 mm	ø 88 mm
Max. Druck	100 bar	100 bar	100 bar
Max. Temperatur	350 °C (250 °C mit PTFE)	350 °C (250 °C mit PTFE)	350 °C (250 °C mit PTFE)
Anschlüsse (Deckel)	bis zu 8	bis zu 8	bis zu 8
Verschluss	Schnellverschluss / Spannkette	Schnellverschluss / Spannkette	Schnellverschluss / Spannkette
Rührwerk	Magnet- & Überkopfrührer	Magnet- & Überkopfrührer	Magnet- & Überkopfrührer
Deckelkompatibilität	Q250 – Q1000 untereinander austauschbar
Material (Standard)	1.4571 (316Ti)
Optionale Materialien	Hastelloy C276 · Tantal-Beschichtung · PTFE-Einsatz
shieldRack-kompatibel	✓ Alle Q-Modelle

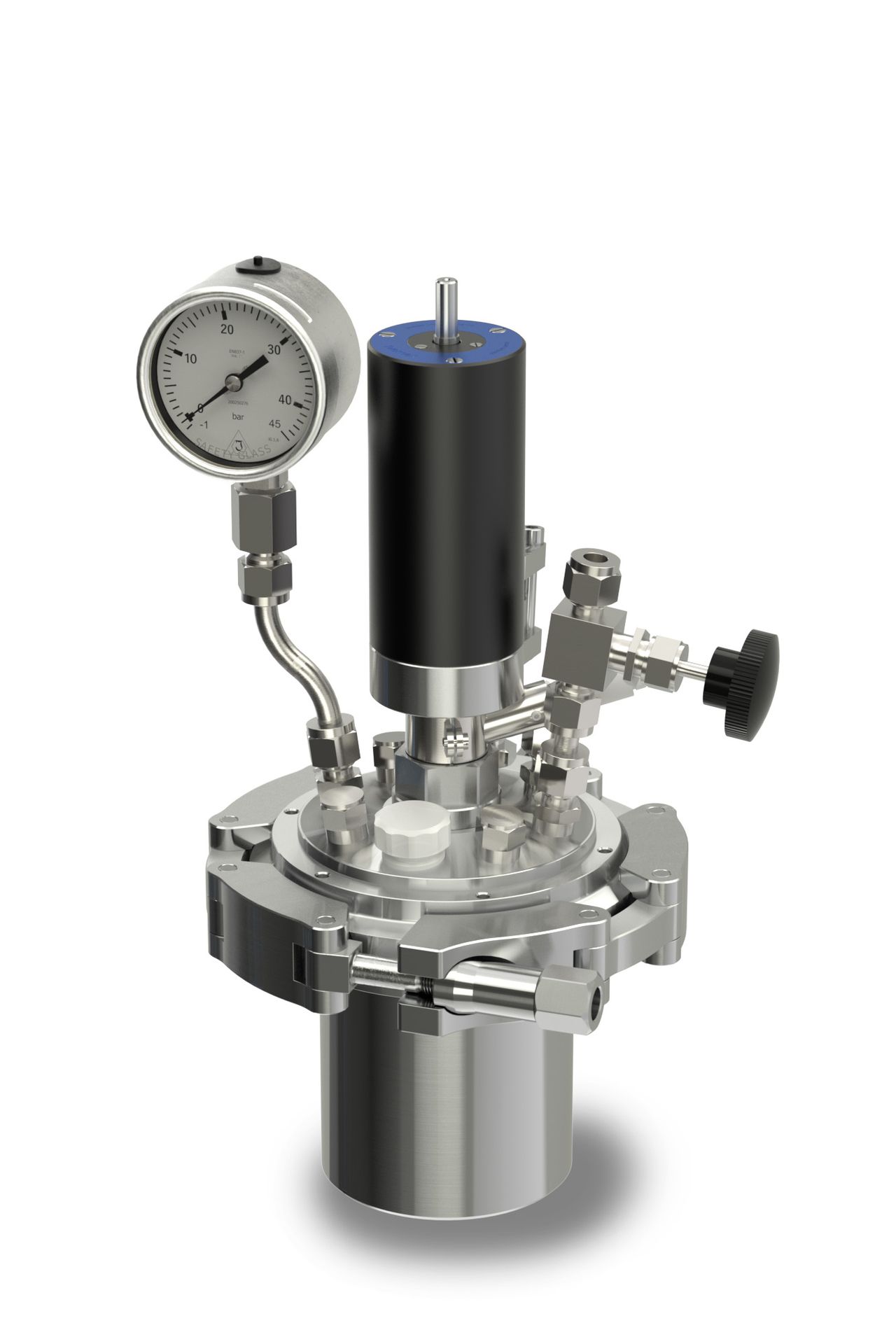

Q250

Schnellverschluss · Spannkette

Die Serie Q250

Kompakter Einstieg in die Serie Q — 250 ml Innenvolumen mit ø 60 mm. Ideal für schnelle Parameteroptimierungen und serielle Synthesen im kleinen Maßstab.

250 ml

Volumen

100 bar

Max. Druck

350 °C

Max. Temp.

Innendurchmesser ø 60 mm

Bis zu 8 Deckelanschlüsse

Magnet- und Überkopfrührer wählbar

PTFE-Innenschicht optional (max. 250 °C)

Q500

Schnellverschluss · Spannkette

Die Serie Q500

Der vielseitige Allrounder der Q-Reihe — 500 ml Volumen mit dem breiteren ø 88 mm Gefäß. Geeignet für anspruchsvolle Synthesen und parallele Hochdruckansätze.

500 ml

Volumen

100 bar

Max. Druck

350 °C

Max. Temp.

Innendurchmesser ø 88 mm

Bis zu 8 Deckelanschlüsse

Deckel mit Q250 und Q1000 kompatibel

Hastelloy C276 und Tantal optional

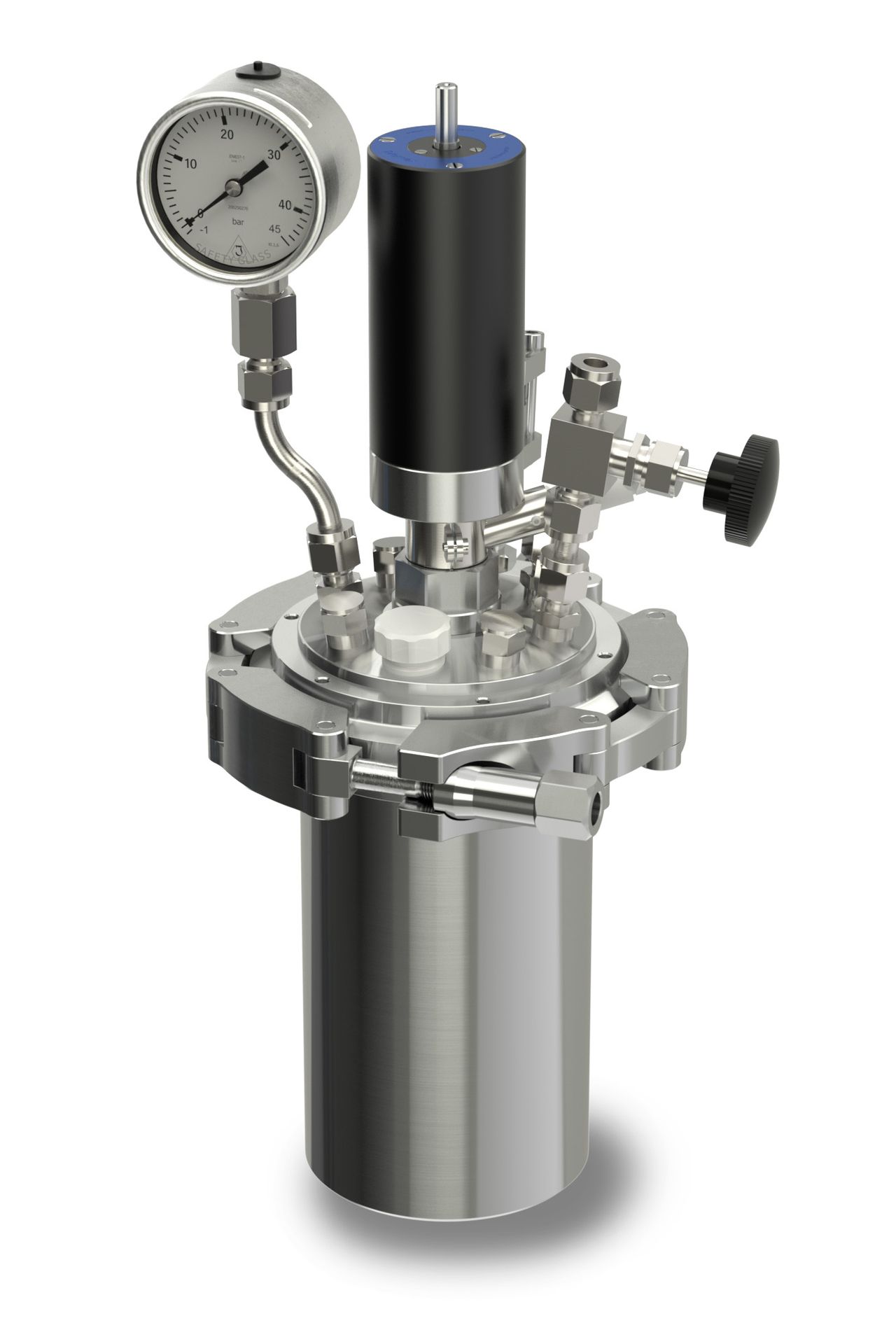

Q1000

Schnellverschluss · Spannkette

Die Serie Q1000

Maximum an Volumen in der Q-Linie — 1000 ml für Scale-up-Versuche und Synthesen mit größerem Ansatzvolumen, gleicher Schnellverschlusstechnik und vollem Zubehörumfang.

1000 ml

Volumen

100 bar

Max. Druck

350 °C

Max. Temp.

Innendurchmesser ø 88 mm

Gleicher Deckel wie Q500 — direkt austauschbar

Überkopfrührer für viskose Medien

shieldRack-Rack für Parallelversuche

Schnellverschluss per Spannkette

Der umlaufende Spannkettenverschluss verbindet Deckel und Gefäß ohne Werkzeug in wenigen Handgriffen — präzise, reproduzierbar und sicher auch bei häufigem Wechsel der Ansätze.

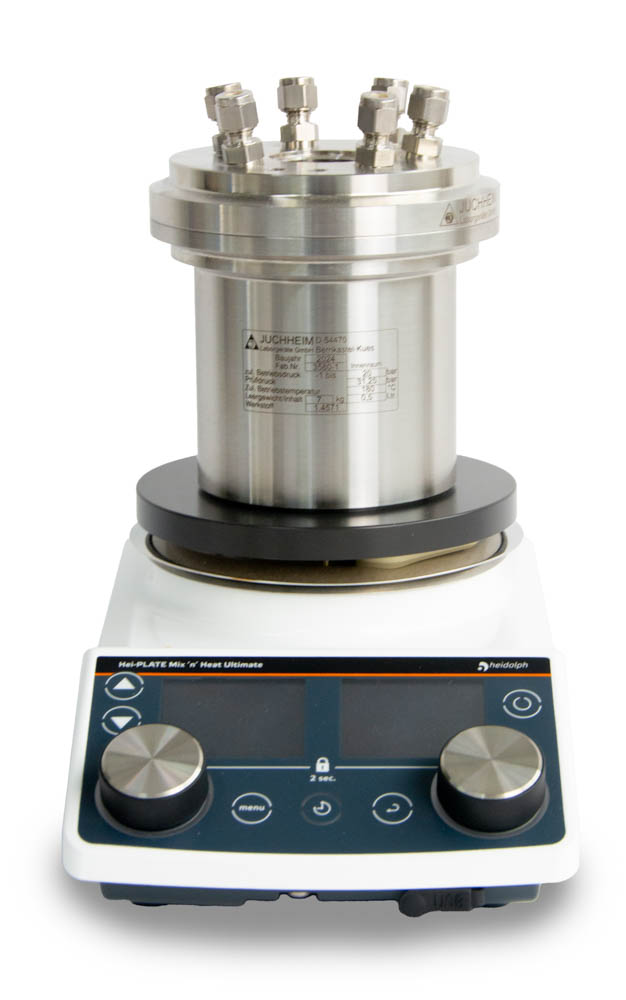

Magnet- und Überkopfrührer

Wählen Sie zwischen berührungslosem Magnetrührer für klare Systeme oder dem kraftvollen Überkopfrührer (Ankerrührer) für viskose, mehrphasige oder feststoffhaltige Medien.

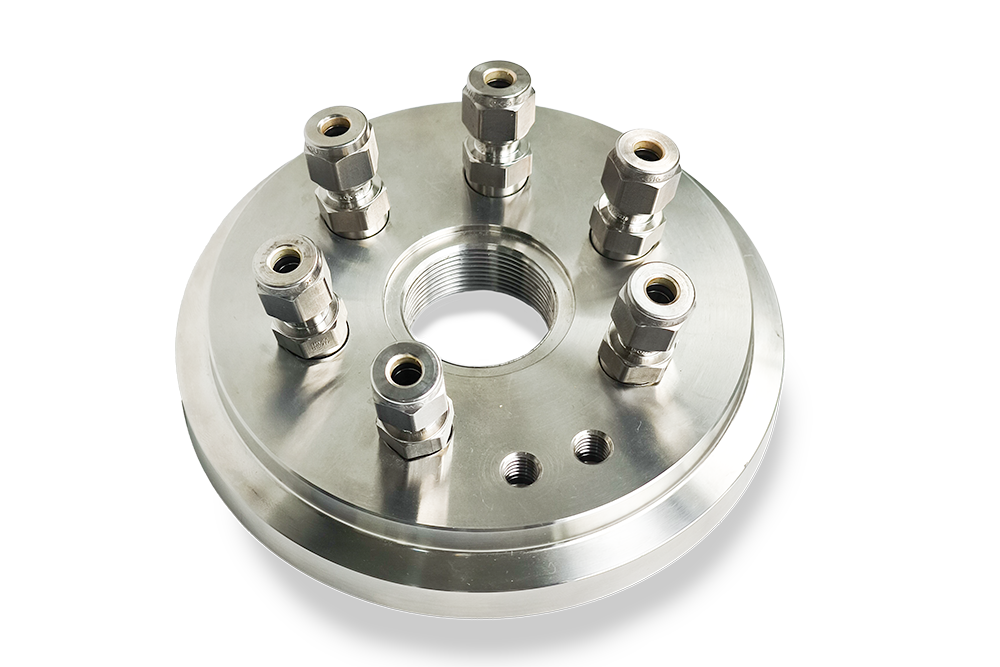

Bis zu 8 Anschlüsse pro Deckel

Der Deckel bietet bis zu 8 Ports für Gaseinleitung, Probenahme, Temperaturfühler, Druckmessung und weitere Prozessanschlüsse — maximale instrumentelle Flexibilität ohne Kompromisse.

PTFE-Innenschicht optional

Für korrosive Medien und chemisch anspruchsvolle Synthesen steht eine PTFE-Innenschicht zur Verfügung — einfach einzusetzen, bis 250 °C einsetzbar und vollständig inert gegenüber starken Säuren und Laugen.

shieldRack-kompatibel

Alle Q-Modelle lassen sich in das shieldRack-System einspannen. So können mehrere Reaktoren gleichzeitig und sicher betrieben werden — effizient für parallele Parameterscreenings.

Alle Größen kompatibel

Die Deckel der Die Serie Q250, Q500 und Q1000 sind untereinander austauschbar — investieren Sie einmalig in Deckelzubehör und nutzen Sie es flexibel über alle Gefäßgrößen hinweg.

Werkstoffe

Verfügbare Materialkombinationen

1.4571 · 316Ti (Standard) Hastelloy C276 Tantal-Beschichtung PTFE-Einsatz (bis 250 °C)

Parallelbetrieb

shieldRack System

Das shieldRack-Schutzsystem ermöglicht den gleichzeitigen Betrieb mehrerer Die Serie Q Reaktoren unter Hochdruckbedingungen — sicher, platzsparend und reproduzierbar.

Integrierter Berst- und Splitterschutz

Das Rack fängt bei unerwarteter Druckentlastung entstehende Kräfte ab und schützt das Laborpersonal.

Parallele Hochdrucksynthese

Mehrere Reaktoren laufen gleichzeitig — ideal für systematisches Parameterscreening (Temperatur, Druck, Katalysator, Lösungsmittel).

Rührung im Rack

Magnetrührer arbeiten auch innerhalb des shieldRacks — kein Umbau, kein Kompromiss in der Durchmischungsqualität.

PTFE-Einsatz im Rack-Betrieb

PTFE-Innenschichten sind vollständig shieldRack-kompatibel — maximale chemische Beständigkeit auch im parallelen Betrieb.

Mehr zu Schnellverschluss · 250–1000 ml · bis 100 barn

Die Serie Q — Produktprospekt

Schnellverschluss-Reaktoren Q250 · Q500 · Q1000 | Technische Daten, Materialoptionen, Zubehör und shieldRack-System

PDF Deutsch PDF English Individuelles Angebot

Wie funktioniert der Schnellverschluss per Spannkette?

Die Spannkette umschließt den umlaufenden Flansch von Deckel und Gefäß. Durch Anziehen des Kettenverschlusses wird eine gleichmäßige, dichte Verbindung ohne Werkzeug hergestellt. Das System erlaubt schnelles Öffnen und Schließen — ideal bei häufigem Ansatzwechsel — und bietet dabei dieselbe Drucksicherheit wie konventionelle Schraubverschlüsse.

Sind die Deckel zwischen Q250, Q500 und Q1000 wirklich kompatibel?

Q500 und Q1000 teilen denselben Außendurchmesser von ø 88 mm und sind daher direkt untereinander austauschbar. Der Q250 mit ø 60 mm hat eine eigene Deckelgröße. Innerhalb jeder Flanschdimension ist volle Kompatibilität gewährleistet — einmal konfigurierte Deckel (mit Anschlüssen, Rührer, Sensoren) lassen sich sofort am anderen Gefäß einsetzen.

Wann empfiehlt sich der PTFE-Einsatz — und was ist dabei zu beachten?

Der PTFE-Einsatz empfiehlt sich bei stark korrosiven Reaktionsmedien wie konzentrierten Säuren, Halogenwasserstoffen oder oxidierenden Systemen, bei denen auch Hastelloy an seine Grenzen stößt. PTFE ist bis 250 °C einsetzbar — oberhalb dieser Temperatur wird ohne Einsatz gearbeitet. Der Einsatz lässt sich ohne Werkzeug einsetzen und entnehmen und ist für alle Q-Modelle verfügbar.

Welches Rührwerk ist für viskose oder feststoffhaltige Systeme geeignet?

Für viskose Medien, Suspensionen oder Feststoffkatalysatoren empfehlen wir den Überkopfrührer (Anker- oder Blattrührer), der über eine magnetisch gekoppelte oder mechanisch abgedichtete Welleneinführung im Deckel integriert wird. Der berührungslose Magnetrührer eignet sich besonders für niederviskose, klare Systeme und Reaktionen, bei denen absolute Dichtheit im Fokus steht.

Wie viele Reaktoren lassen sich parallel im shieldRack betreiben?

Das shieldRack-System wird für unterschiedliche Rack-Konfigurationen angeboten. Abhängig von der Reaktorgröße und der gewählten Rack-Variante können mehrere Reaktoren gleichzeitig in einem Heizblock betrieben werden. Kontaktieren Sie uns für eine individuelle Konfigurationsberatung — wir dimensionieren das Rack auf Ihren Durchsatzbedarf.
